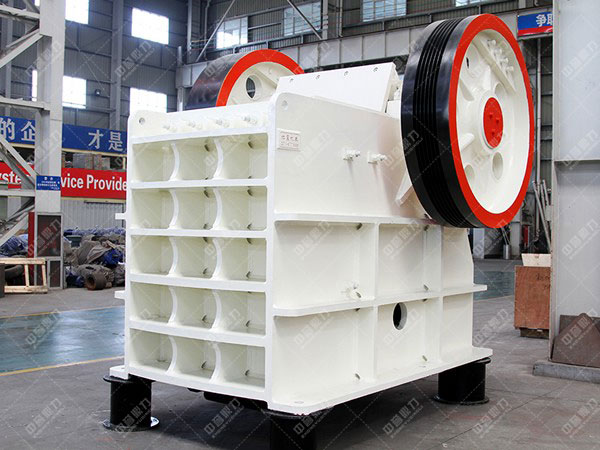

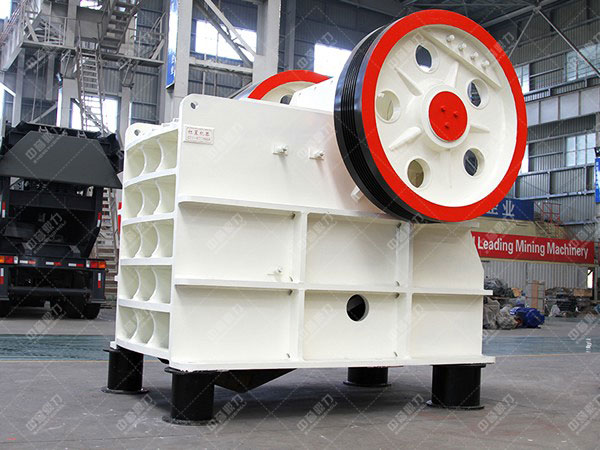

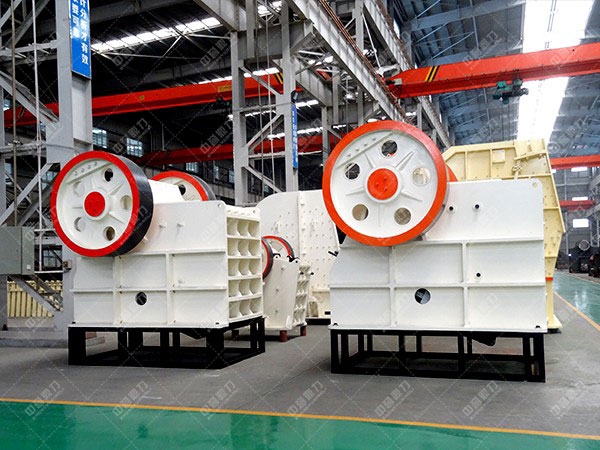

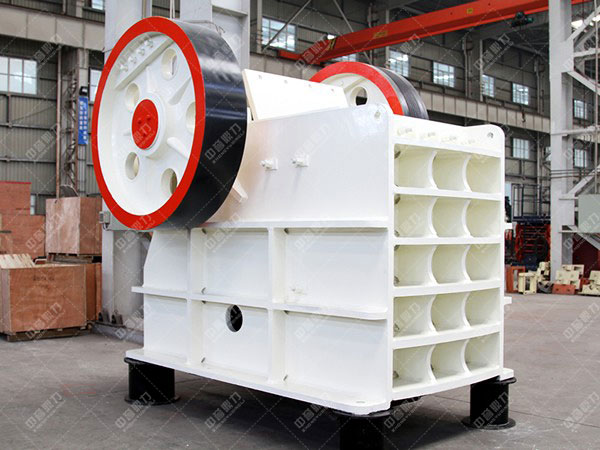

鄂式石子機種類

1、單擺鄂式石子機原理

動顎懸掛在心軸上，可作左右擺動，偏心軸操作時，連桿做上下往復運動，驅使兩塊推力板也做往復運動，從而動顎做左右往復運動，完畢破碎和卸料，此種碎石機選擇曲柄雙連桿機構，盡管動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，因此工業上多制成大產能機和規模中等機，用做破碎堅硬的石子，另外，這類碎石機工作時，動顎上每點的運動軌跡都是以心軸為的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效能較低，其破碎比通常為3-6，由于運動軌跡簡單，故稱簡單擺動鄂式石子機。

簡擺鄂式石子機結構緊湊簡單，偏心軸等驅動件受力較小；由于動顎垂直位移較小，解決時石子較少有過度破碎的現象，動顎顎板的磨損較小。

2、復擺鄂式石子機原理

動顎上端直接懸掛在偏心軸上，做為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上，當偏心軸操作時，動顎上各點的運動軌跡是由懸掛點的圓周線（半徑等于偏心距），漸漸向下變成橢圓形，越向底部，橢圓形越偏，直到底部與推力板銜接點軌跡為圓弧線，由于這類機器中動顎上各點的運動軌跡比較復雜，故稱為復雜擺動式鄂式石子機。

復擺式鄂式石子機與簡擺式相對較，其優勢是：性能較輕，構件較少，結構更緊湊，粉碎腔內充滿程度較好，所裝石子塊獲得均勻破碎，加以動顎下端強制性推出成品卸料，故生產率提高，比同性能的簡擺鄂式石子機的生產率高出20-30%；石子塊在動顎底部有較大的上下翻滾運動，輕易呈m3體的形狀排出機外。

鄂式石子機工作原理

鄂式石子機工作時，活動顎板對不變顎板作時間性的往復運動，時而挨近，時而離開，當挨近時，石子在兩顎板間獲得擠壓、劈裂、沖擊而被破碎；當離開時，已被破碎的石子靠重力影響而從出料口排出。

在將石塊破碎成小石塊的過程當中，道碎石機通常為“主”碎石機，歷史長，也堅固的碎石機是鄂式石子機，為鄂式石子機喂料時，石子從頂部入口倒入含有顎齒的破碎室，顎齒以力量將石子頂向室壁，將之破碎成更小的石塊，支持顎齒運動的是一根偏心軸，此偏心軸貫穿機身構架，偏心運動通常由不變在軸兩端的飛輪所出現，飛輪和偏心支持軸承選擇球面滾子軸承，軸承須承受的沖擊載荷，磨蝕性臟水和高溫。

鄂式石子機性能特點

1、雜音低，揚塵少。

2、其破碎比大，機械粒度均勻。

3、構造正確，工作，運營成本低。

4、潤滑系統安，零件替換方便，機械保養保養簡單。

5、粉碎腔深而且無死區，提高了給料能力與產能。

6、機械節能：單臺機械節能15%～30%，系統節能一倍以上。

7、出料口調整范圍大，可符合不同客戶的要求。
