人工砂應用技術之混凝土配級

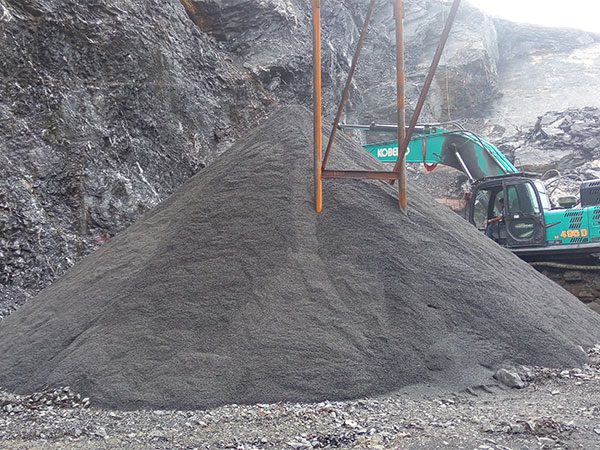

(1)選取符合技術要求的顆粒級配人工砂，可以替換自然沙，根據(jù)正確的配合比設計辦法配料，所得人工砂混凝士在和易性、表研整飾、受力性能、、抗于縮等性能上均能符合通常混凝土項目的設計與開工技術要求。

(2)配制～般混凝士的人工砂的技術要求為：質(zhì)地堅硬、干凈、顆粒級配符合，其很大規(guī)格小于10毫米，小于0．08毫米石粉含量小于7％。

(3)用在混凝士的人工砂應進行堿活性試驗，經(jīng)堿集料反應試驗后，其試件應無裂縫、酥裂、膠體外溢等現(xiàn)象，存規(guī)定的試驗齡期內(nèi)膨脹率應小于0．1％，措施有：①限制水泥含堿量(Na，0·eq％)，選擇水泥含堿量=0．6％的“低堿水泥”；②選擇非活性骨料；③摻適的礦碴、粉煤灰、硅灰等攪拌材料。

(4)人工砂的細度模數(shù)宜調(diào)整在2．8～3．6之問，有資料表明：以3．0～3．3之問為佳。

(5)石粉對水泥原理增強表而今兩方面：①石粉在水泥水化反應中起晶核影響，誘導水泥水化產(chǎn)物析品，加速水泥水化；②粉參與水泥水化反應，生成水化碳錨酸鈣，而且鈣礬向單硫型的水化硫鋁酸鈣轉化。

(6)人工砂混凝士的和易性比自然沙混凝士差，可通過改換砂率或添加適量石粉(小于7％)改進其和易性。

(7)攪拌給料，宜用碎石分開：即水泥、碎石、人工砂或人工砂、碎石、水泥的辦法，有利與骨料均拌，已免離析。

(8)當用在泵送混凝土時，宜選擇機制中砂，其通過300um篩孔的顆粒含不宜少于l5％，通過150um篩孔的顆粒含量不宜少于5％。
